Ur teknisk synvinkel

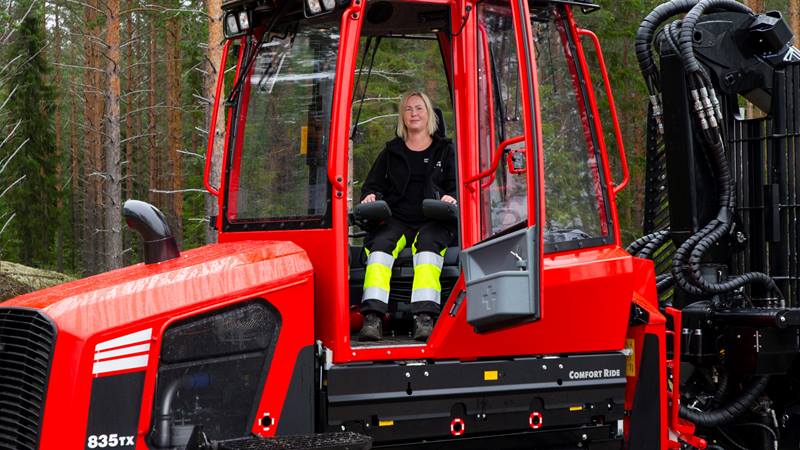

Tekniska milstolpar för ergonomin i Komatsu skogsmaskiner

På Komatsu Forest har vi haft ergonomin som viktig parameter ända sedan starten på 1960-talet. Resultatet är att Komatsu skogsmaskiner ligger i absolut framkant när det gäller att leverera en högpresterande och ergonomisk arbetsmiljö. Här kan du läsa om alla säkerhetsmässiga och ergonomiska detaljer och funktioner vi till dags dato utvecklat i våra skördare och skotare.

Skördare

AC control by seat

Klimat

Klimatanläggning som kyler förarplatsen till behaglig temperatur och vädrar bort fukt. Stolsvärme som värmer kall stol till behaglig temperatur och torkar upp fukt. Väldimensionerad klimatanläggning med grova luftkanaler och utblås som ger hög omsättningshastighet på hyttluften. ACC som reglerar temperatur och flöde på tilluft automatiskt till önskad hyttemperatur. Luftfilter som filtrerar mycket små partiklar och ger mycket ren tilluft. Välriktade utblås som minskar risken för drag. Förfilter till luftintaget på hytten för god hyttmiljö.
Komatsu hand control

Arbetsställning

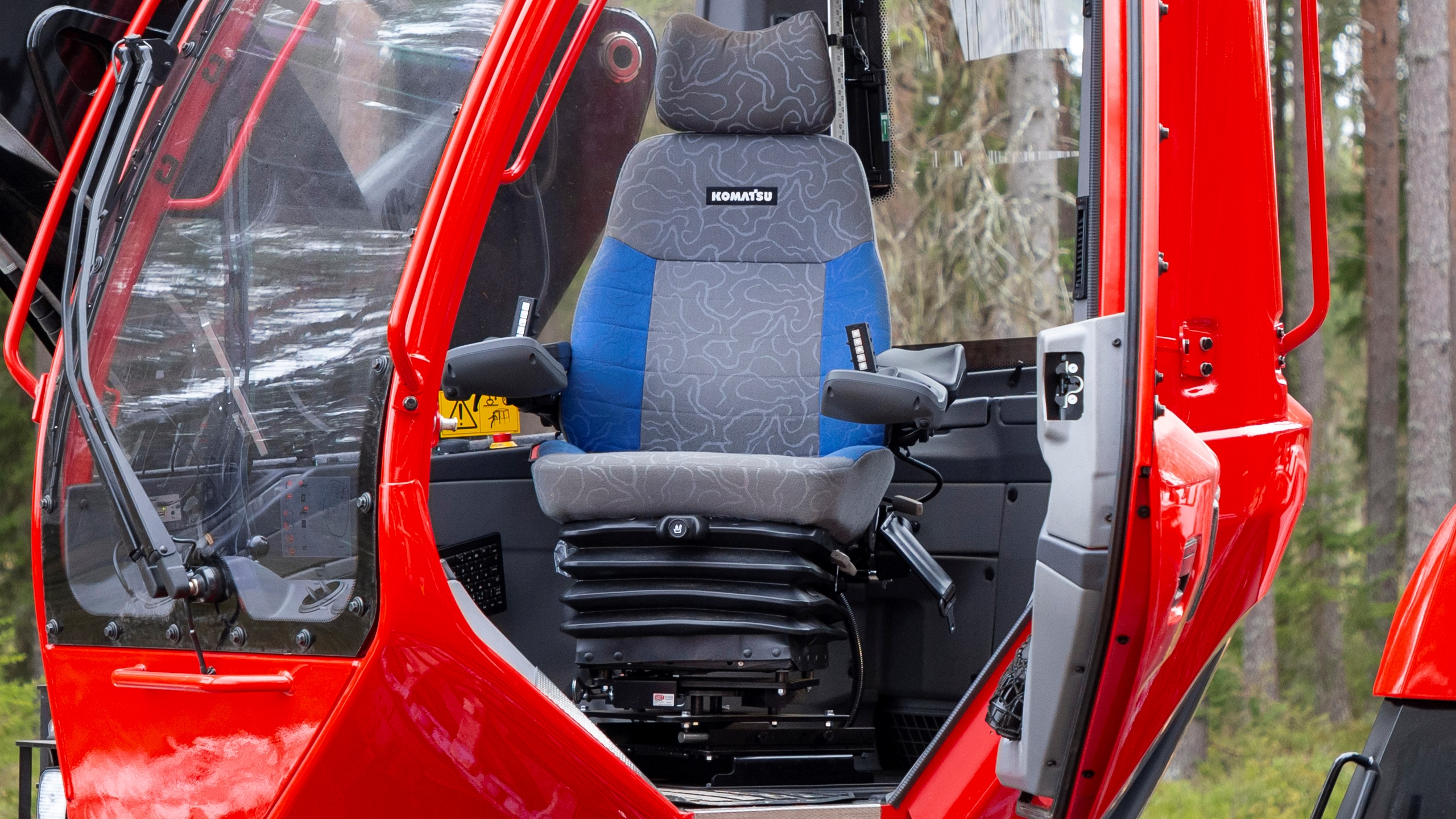

Stol

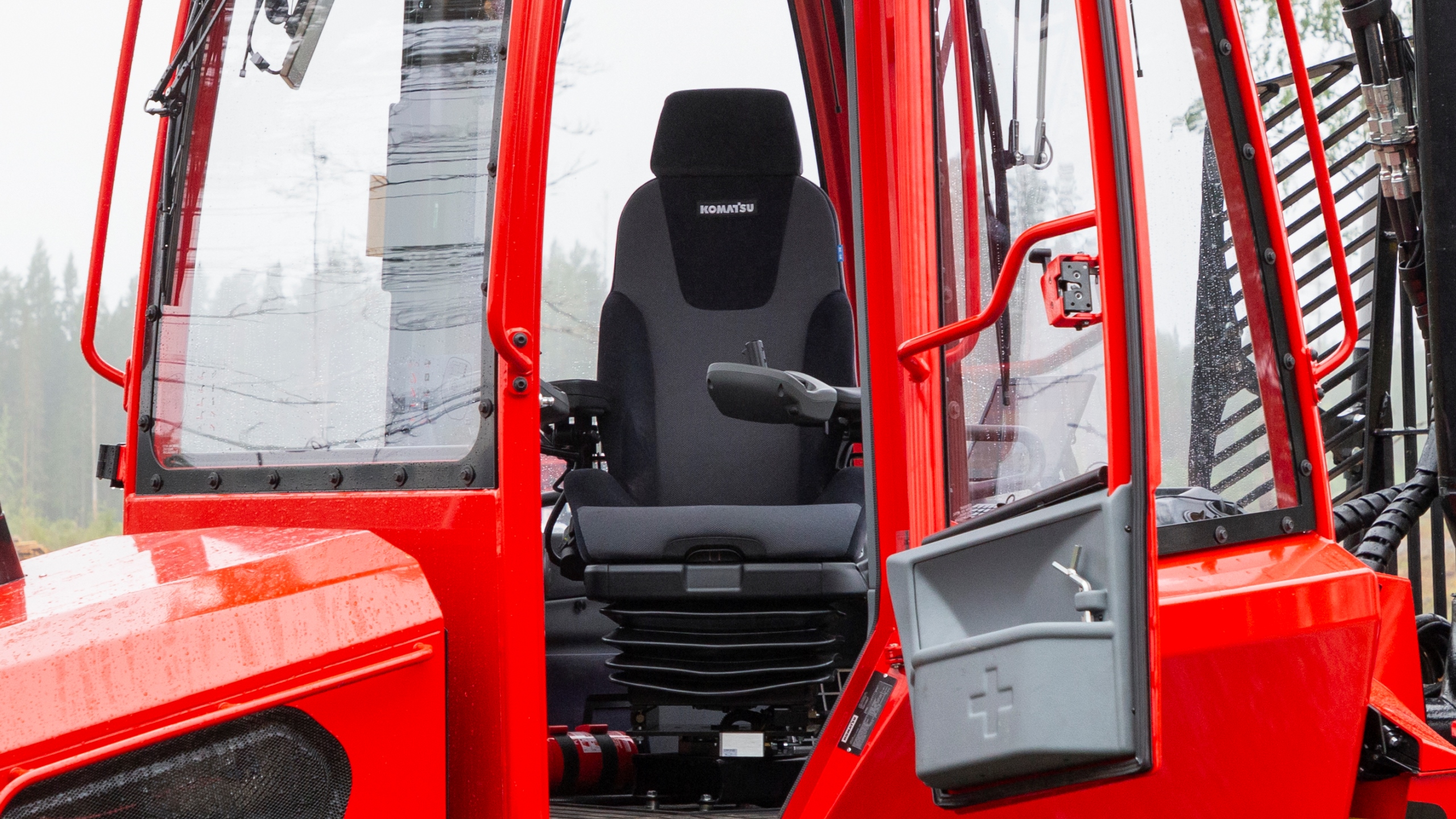

En av marknadens mest ergonomiska skogsstolar som tillval. Stol med kraftiga sidostöd för lår och rygg, med förlängt ryggstöd och bekvämt nackstöd. Stol med elektriska kontroller och många justeringsmöjligheter för optimalt anpassad sittställning. Stort utrymme som gör att stolen kan justeras i längsled. Profilformade armstöd med många leder med justeringsmöjligheter ger avlastad armställning. Stöd även i sidoled som kan justeras/anpassas personligt.
Hytt
Stor hyttvolym som ger bra frihetskänsla. Full ståhöjd för en normallång person framför sätet, ger möjlighet till mikropauser i hytten. Stort benutrymme för varierad sittställning framåt-bakåt vid runtomsvängning. Rejäla åkstöd i form av handtag som man kan hålla fast sig i vid körning i ojämn terräng.

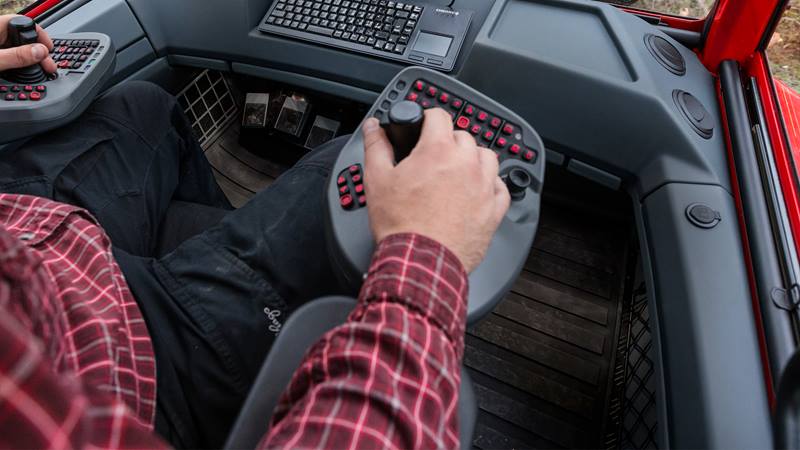

Handkontroller

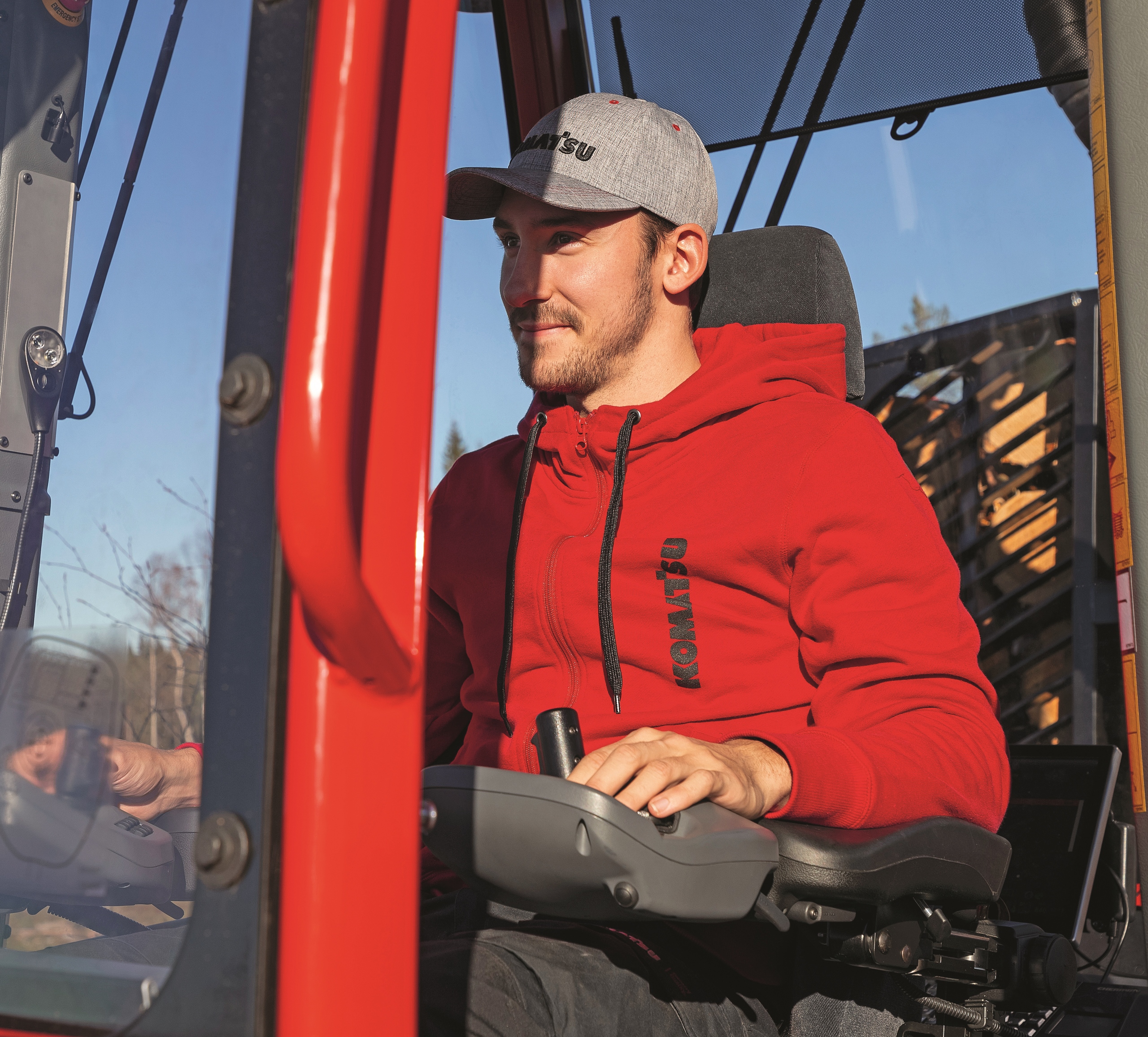

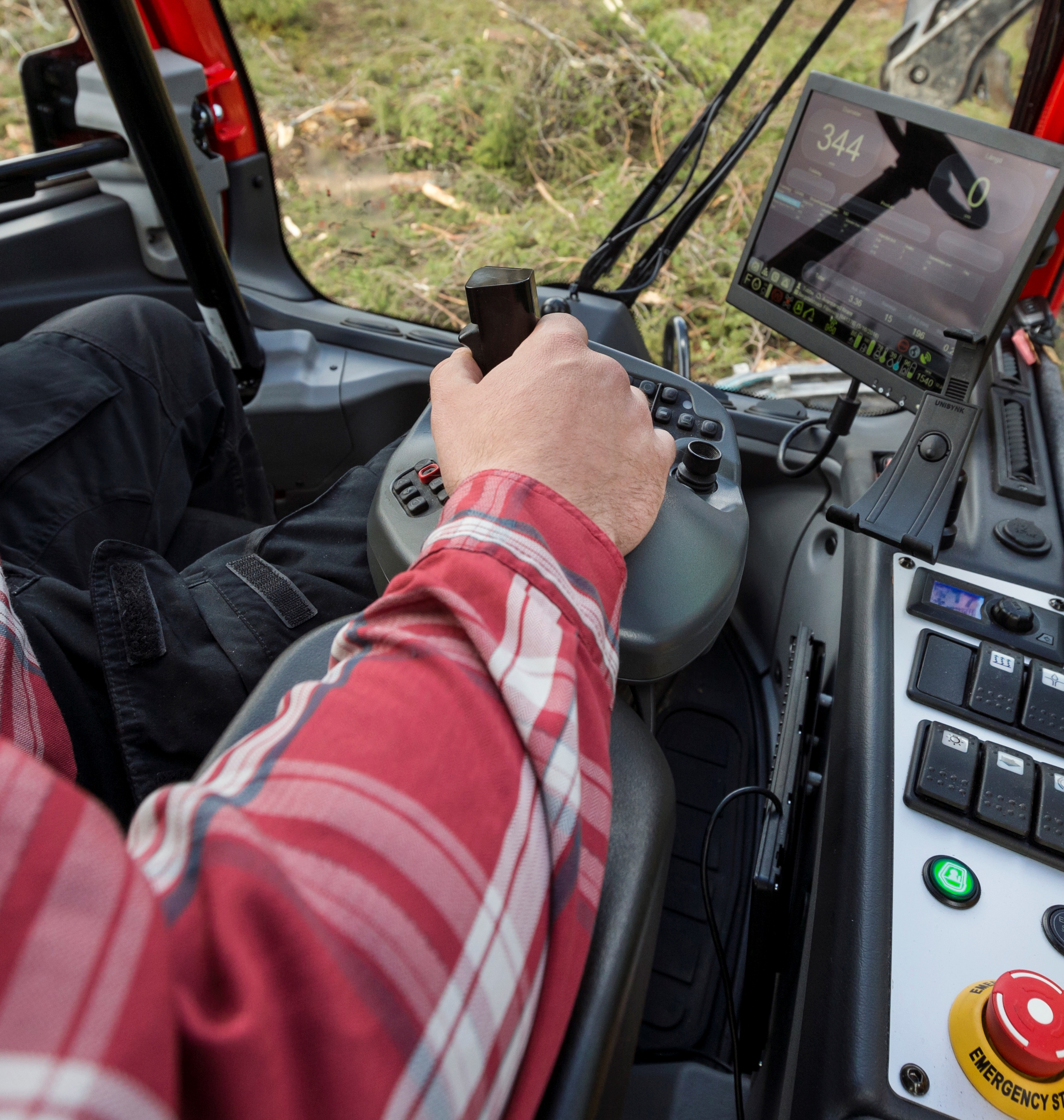

Handkontroller med bra åkstöd, utformade för att kunna hålla fast sig i vid lättare ojämnheter i terrängen. Handkontroller med knappar som har relief-form, styrlister och backlight för enklare åtkomst till rätt knapp. Handkontroller med knappar som kan flyttas i styrsystemet för att hitta en bättre ergonomi för de vanligast använda knapparna. De flesta knapparna nås på handkontrollen, även de flesta av de som tidigare låg på instrumentbrädan.
Övrigt
Autolev-funktion på både hytt och kran skapar en unik vågrätt arbetsmiljö. Terrängstyrning som kan köras med en bekväm handställning med handen i kranspaken. Trådlöst tangentbord/musfunktion med ergonomisk utformning som kan användas med bekväm arbetsställning. Stående golvpedal med vilsamt stöd för foten.

Service friendly parts

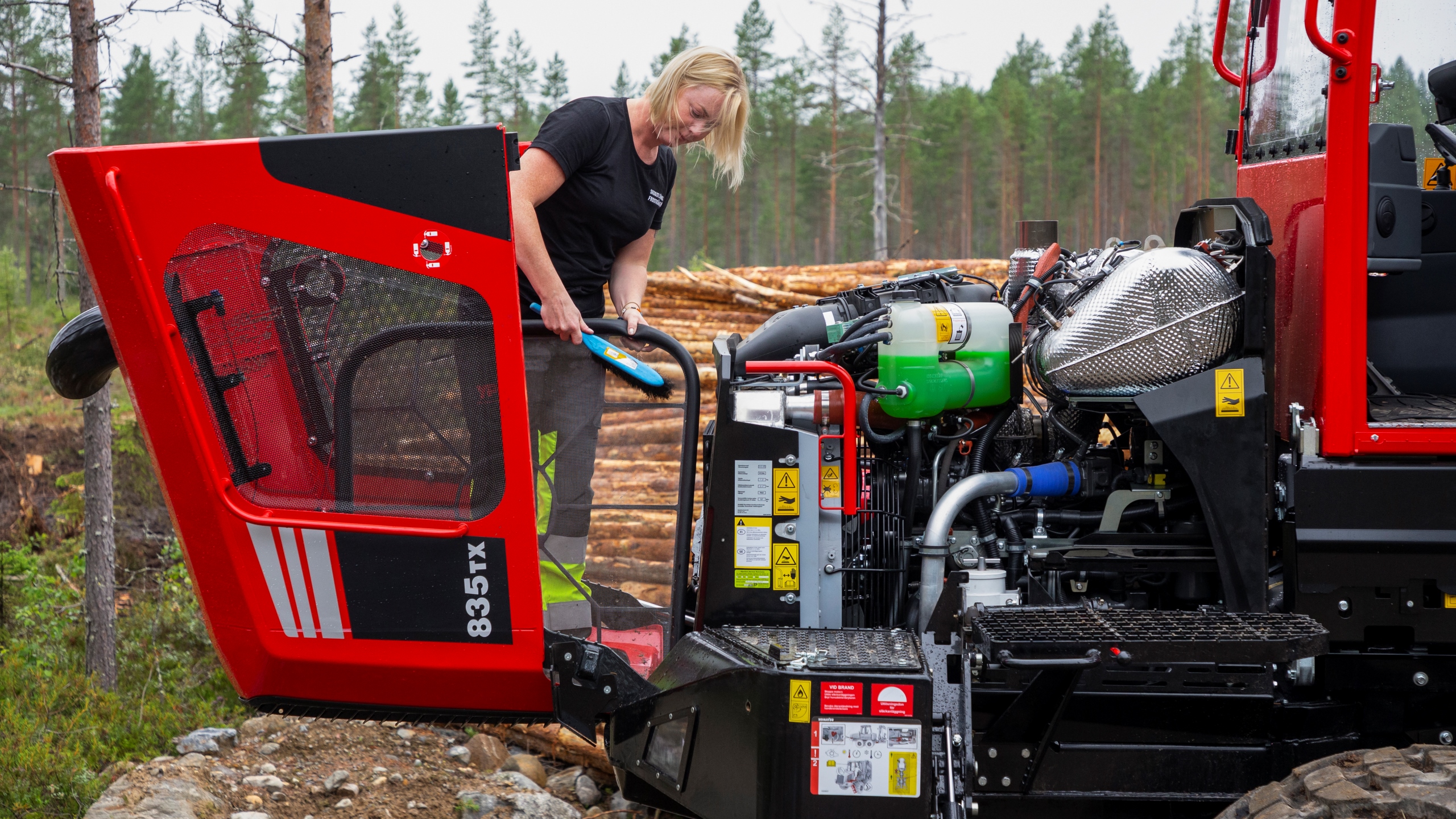

Arbetsställning service

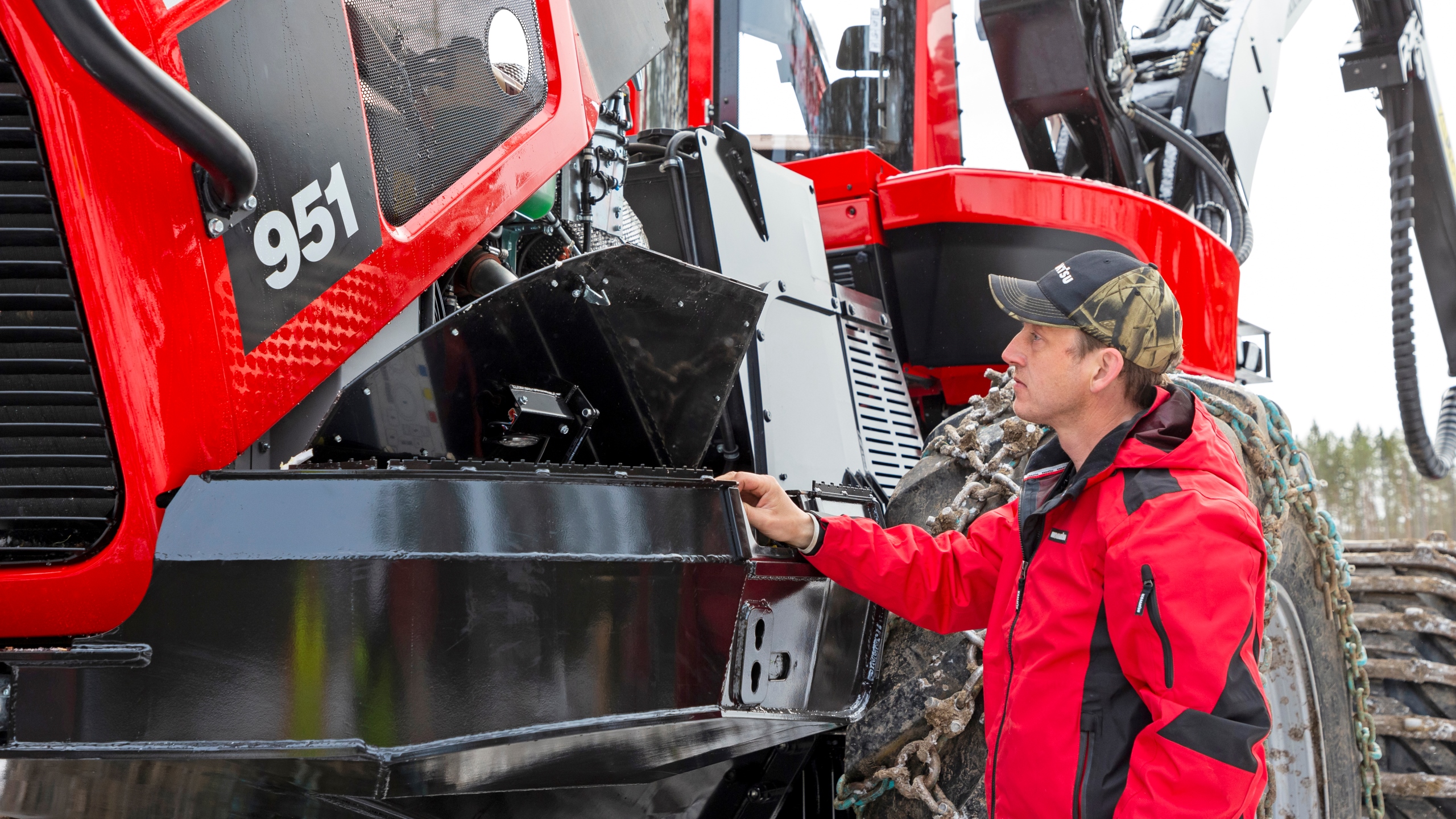

Bekväma filteråtkomster under motorhuven som ger en bra arbetsställning vid servicearbete. Motorhuv och hyttiltning som är fjäderavlastad/elstyrd. Kräver liten/ingen ansträngning för att öppnas och stängas. Inbyggda sugpumpar och anslutningar för diesel och hydraulolja som kan nås från marken. Löstagbart rensgaller framför kylare som enkelt kan rengöras. Inbyggd servicelampa under hydraul och motorhuv.
Komatsu operator changing filter

Hjälpmedel

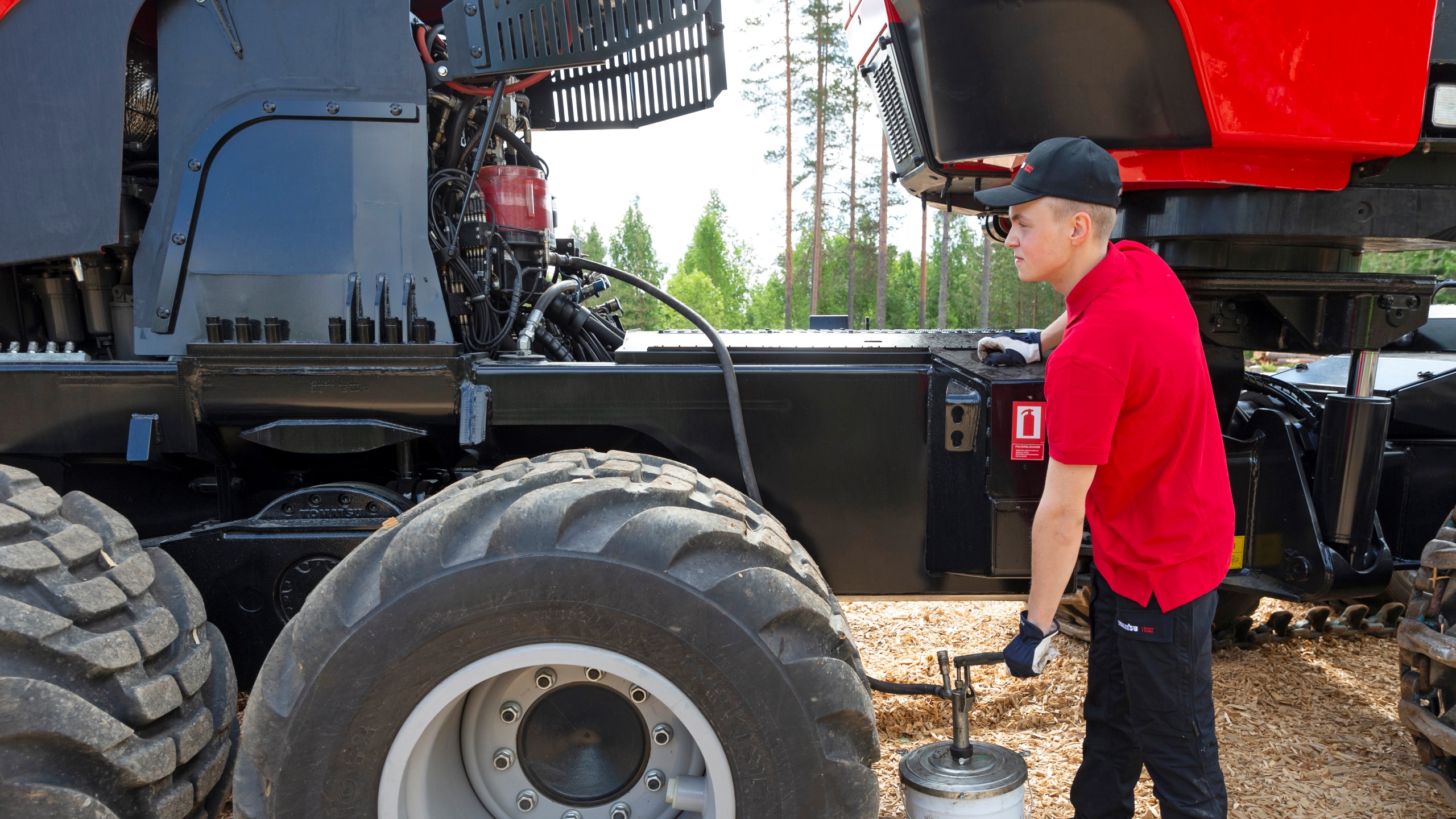

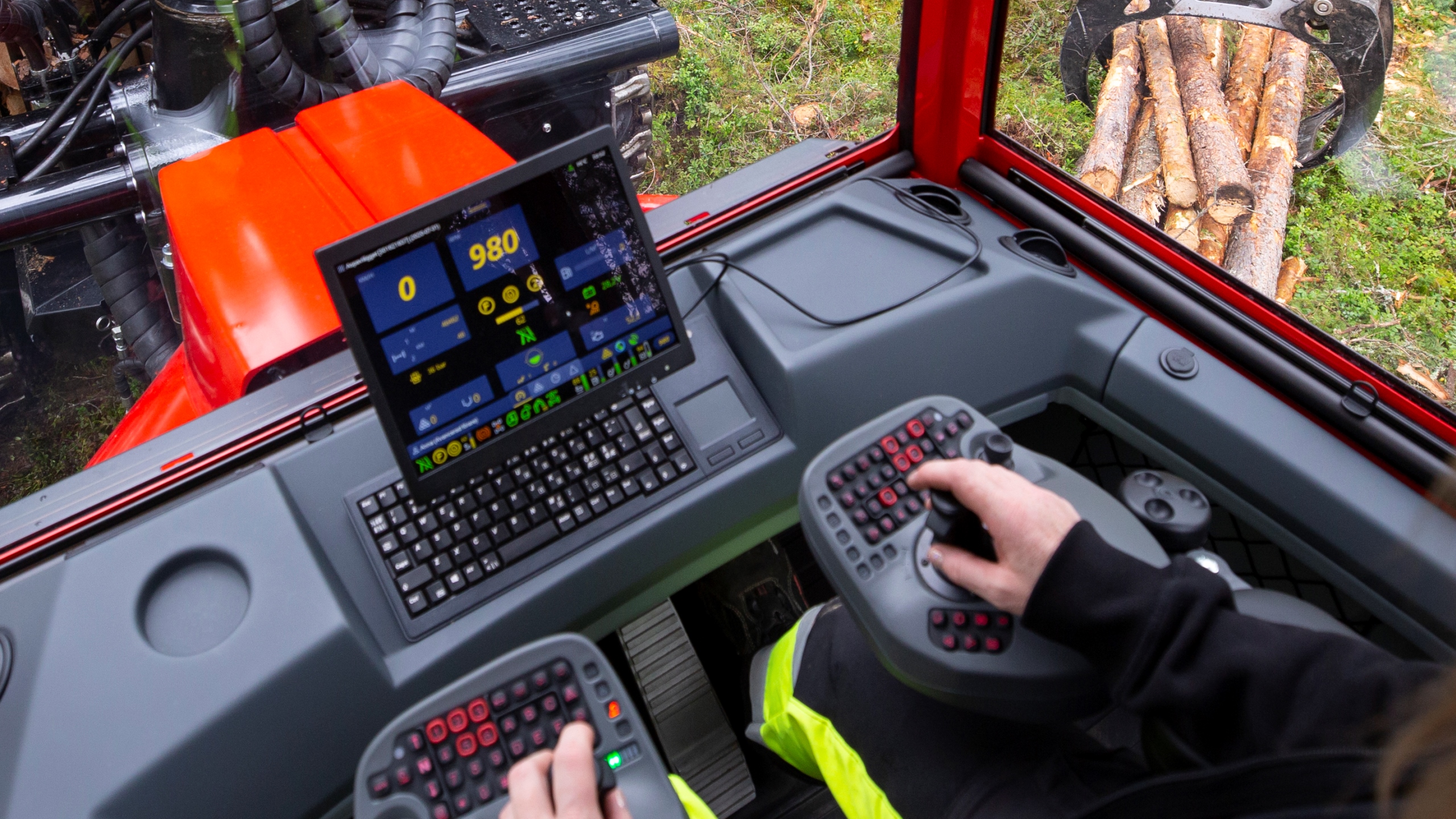

Elektrisk hyttilt med tvåhandsfattning för bekvämlig och säker tiltning av hytten. Sekvensstyrning för avslappnad körning av aggregatfunktionerna. Neddragna smörjpunkter och central-smörjning för kranens lagerlägen gör att föraren inte behöver klättra på maskinen. Lättanvänd och kraftfull PC-miljö. Stor PC-skärm med lättåtkomlig USB-port på sidan för kopiering av produktions- och driftrapporter.
Air exhaust in cab

Ljud

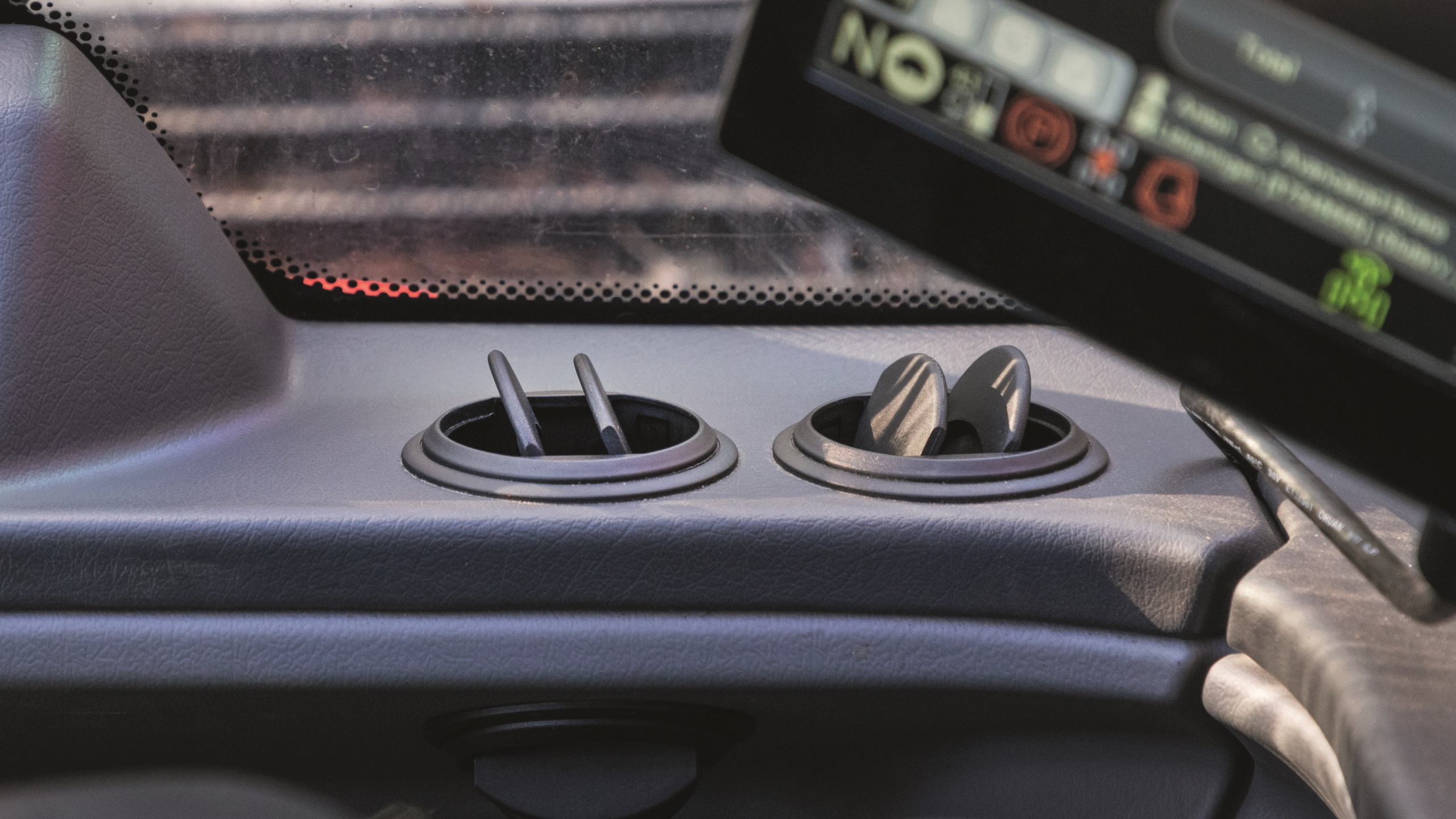

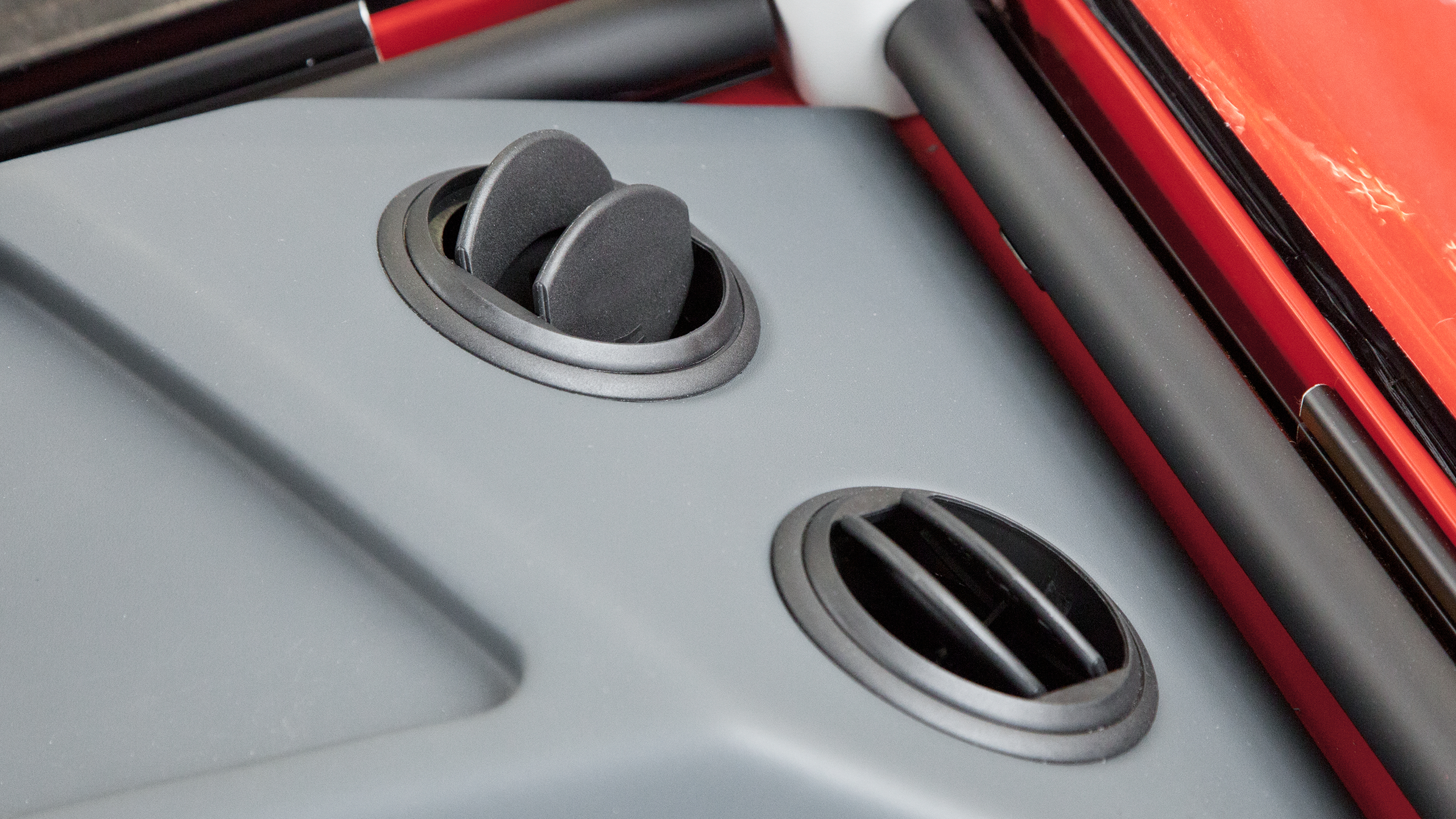

Stora luftutblås som ger lägre ljudnivå. SCR efterbehandlingsutrustning som dämpar motorljudet. Större kylfläkt och bättre fläktkåpa reducerar ljudnivån. Variabel fläktstyrning för optimalt varvtal med minimerad ljudnivå.
Hand dragging down sunshield

Sikt/belysning

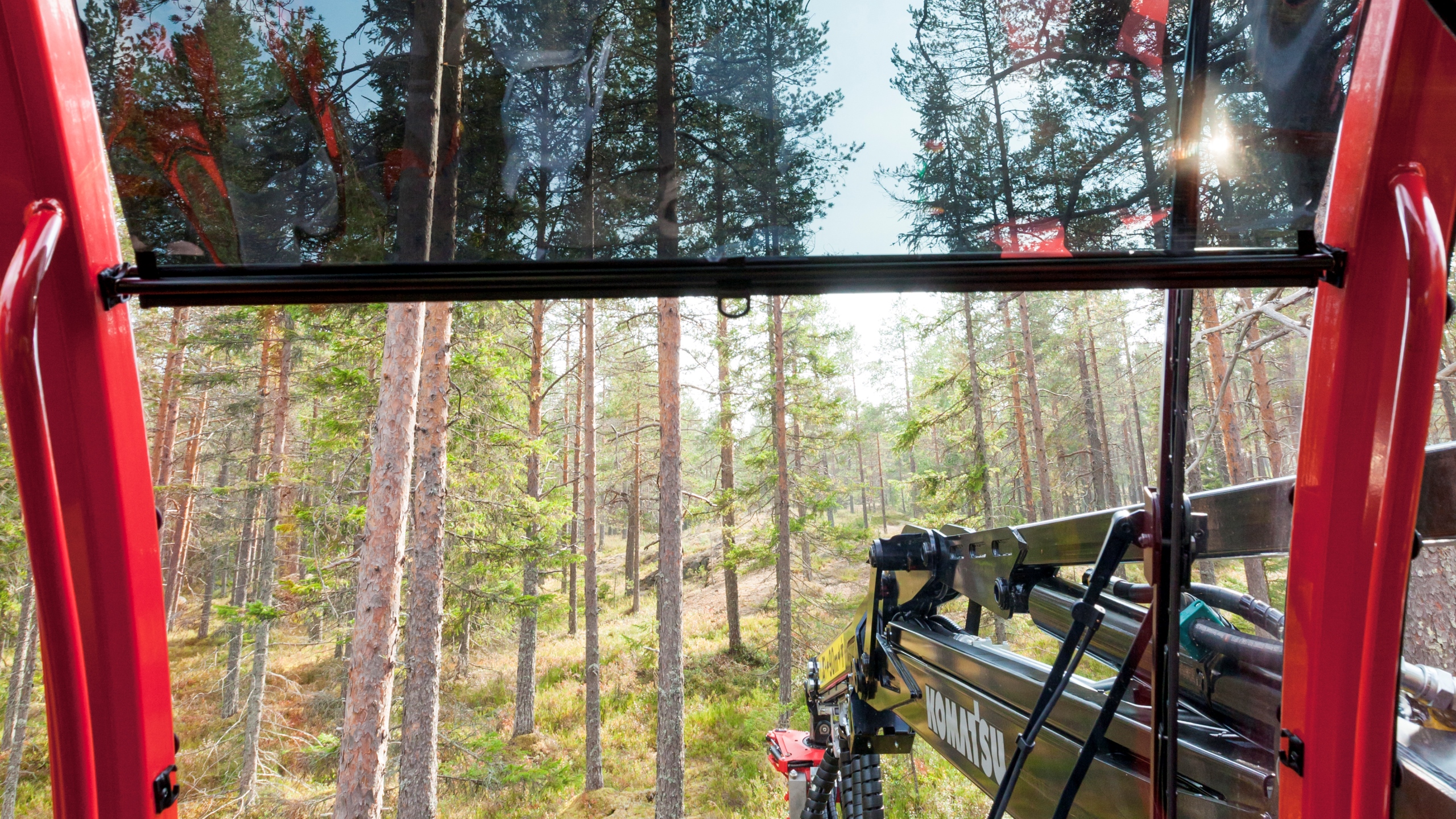

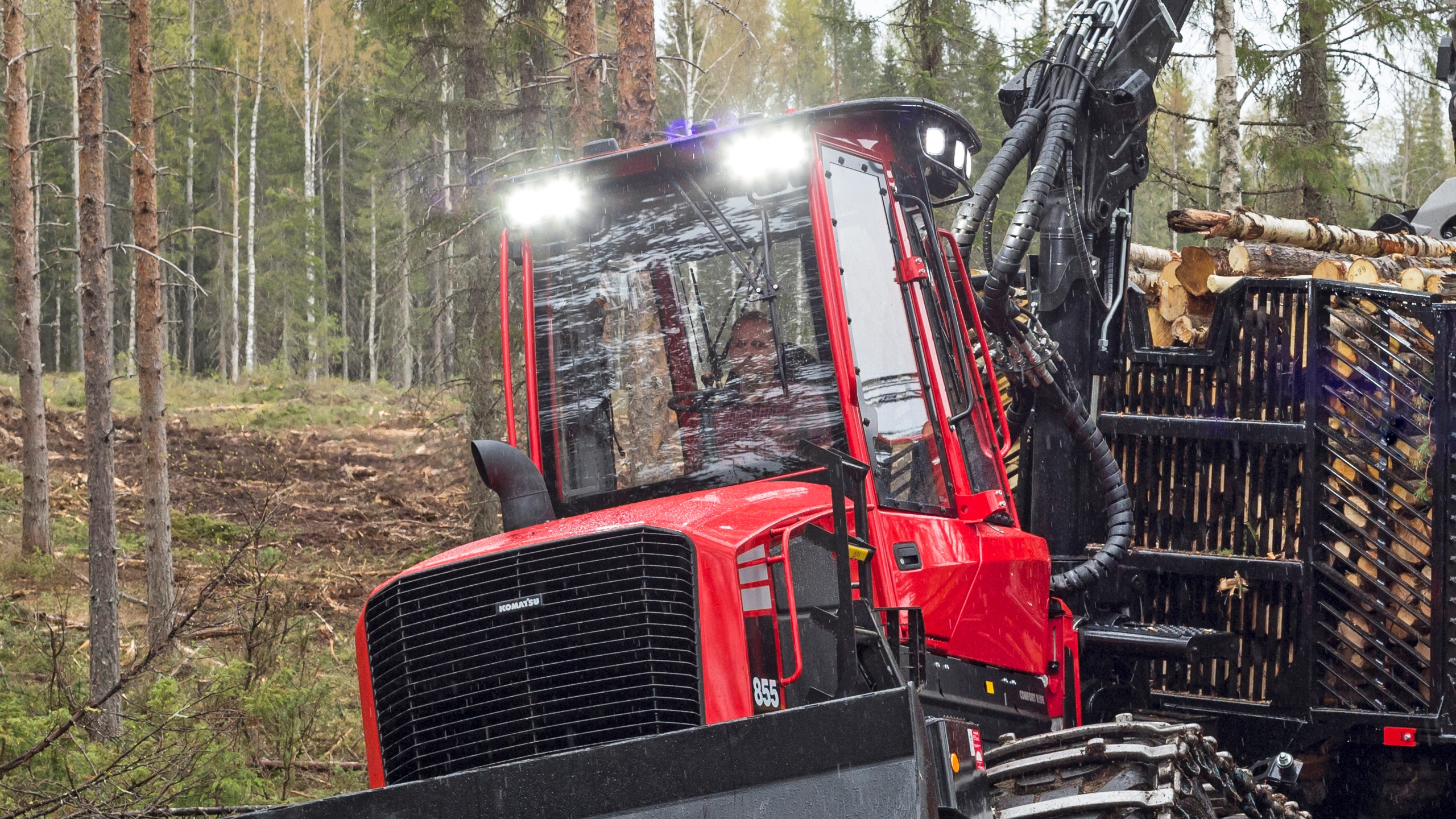

Senaste lamptekniken, LED-belysning, med ljusstarka lampor som förbättrar arbetsljuset. Solskyddsgardiner i alla fönster som sluter mycket tätt med minimalt med tejpningsbehov. Extra rastergardin framåt för terrängtransporten tillbaka till avlägget.
Emergency stop button

Säkerhet

Servicestege och serviceplattformar på tanken som ger god åtkomst till servicepunkter som exempelvis tankanslutningar. Slagprovad hytt med hög slagprovnings-vikt som skyddar om maskinen skulle välta och om föremål slår mot hytten. Nödutgång som är enkel att komma åt med mycket enkla och intuitiva handgrepp för att öppna. Stor elmanövrerad plattform som utsteg ur hytten. Säkerhetsbrytare för dörr och kvitteringsknapp där föraren kvitterar att han/hon sitter i hytten innan maskinen startar. Om dörren öppnas stannar maskinens funktioner omedelbart. Unikt stabiliseringssystem som möjliggör arbete på långa räckvidder utan att maskinen tappar balansen. Autorelease vid kedjebyte. Säkerställd kedjehastighet, exempelvis max 40m/s hos aggregaten C93 och C144. Lågt placerad backkamera för ökad säkerhet.
